【產品概述】
SandGel BP——天然優質硅酸鎂鋁，是將三八面體礦物蒙皂石、二八面體礦物膨潤土以及坡縷石等粘土中所含的礦物膠體經提純、水洗、剝片、改性、成分復配等工藝加工而成的一種環境友好型礦物材料。

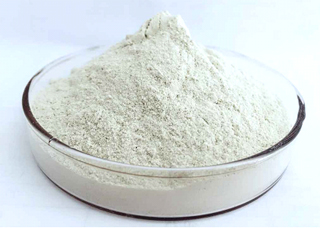

SandGel BP無機凝膠材料是一種無毒、無味的白色粉末或片狀物料，在水介質中分散、水化后膨脹性優異，形成“卡片宮”結構的凝膠，具有優良的懸浮性、觸變性、增稠性、吸附性和穩定性，特別適用于農化產品行業，對農藥的懸浮性、儲存穩定性及使用性起著多方面的改進調節作用。
【產品功效】
1．優越的懸浮性能，有效防止粒子沉降，充分改善分散性；
2．優良的增稠性能和優異的觸變性能，用作懸浮液穩定劑和觸變調節劑；
3．優異的物理化學穩定性能；
4．固體顆粒的粘合劑、崩解劑；
5．膠體均勻細膩，無顆粒感。
【產品規格】
| 產品 | SandGel BP |
| 粘度范圍 | 1000-2000mPa?s |
| 適宜pH范圍 | ≥6.0 |
| 應用領域 | 農化產品 |
| 典型的適用范圍 | 0.5%~5.0% |
【技術指標和規格】
典型的化學成分
注：有害元素Pb＜20ppm，As＜2ppm，符合醫藥、食品行業相關指標要求。
| 元素 | SiO2 | Al2O3 | Fe2O3 | K2O | Na2O | CaO | MgO | TiO2 | I.L |
| 含量（%） | 60±2 | 20±2 | 1.5±0.2 | 0.8±0.2 | 3±0.2 | 1.5±0.5 | 3±0.5 | ≤0.3 | ≥7.0 |
| 產品 | 外觀特征 | 表觀粘度(mPa?s) | 膨脹倍（mL/2g） | pH | 水分（%） | |
| 即時 | 24小時后 | |||||
| SandGel BP | 粉狀或片狀 | 1400 | 2500 | 90 | 9~11 | ≤8 |
| 國外同類最好的產品 | 粉狀或片狀 | 800 | 2200 | 60 | 9~11 | ≤8 |
【使用方法】
| 建議的投料比*： | ||
| 有機增稠劑 | 推薦的重量比范圍 | 推薦的混合工序 |
| SandGel BP對有機增稠劑的比例 | ||
| 天然膠類 | ||
| 黃原膠 | 10:1-1:1 | C |
| 卡拉膠 | 10:1-1:1 | C |
| 海藻酸鈉 | 5:1-2:1 | B |
| 阿拉伯膠 | 5:1-2:1 | C |
| 聚丙烯酸酯 | ||
| 聚丙烯酸酯 | 5:1-1:1 | A |
| 聚丙烯酸鈉 | 5:1-1:1 | B |
| 卡波姆 | 10:1-1:1 | A、B |
| 纖維素類 | ||
| 羧甲基纖維素鈉 | 10:1-1:1 | B |
| 羥乙基纖維素 | 5:1-1:1 | A、C |
| 羥丙基纖維素 | 5:1-1:1 | A、C |
| 羥丙甲基纖維素 | 5:1-1:1 | A、C |
| 甲基纖維素 | 5:1-1:1 | A、C |
| 聚多元醇 | ||
| 聚乙烯醇 | 5:1-1:1 | A、C |
| 聚乙二醇 | 5:1-1:1 | A、C |
| 聚環氧乙烷 | 5:1-1:1 | A、C |
| 聚環氧丙烷 | 5:1-1:1 | A、C |
*以上僅為初步評價，這個比例是以不添加其它成分，僅存在水時的流變學研究成果，一定配方中，最佳的比例也許會有所不同。
推薦的混合工序
a. 在加入其他組分前，先將SandGel BP和有機增稠劑分別以2-5wt%的濃度與水混合，配制成溶膠，然后在不斷攪拌下，按比例混合均勻。
b. 在加入其他組分前，可以在不斷攪拌下，將SandGel BP和有機增稠劑同時加入到水中，配制成懸浮液或溶膠體系。
c．在加入其他組分前，將SandGel BP在熱水中制成溶膠，然后在不斷攪拌下，將有機增稠劑加入溶膠中，繼續攪拌，直至形成均勻的膠體。
【配方示例】
25%嘧菌酯懸浮劑
| 成分 | 含量，wt% |
| 嘧菌酯原藥 | 25 |
| 潤濕劑 BC/10 | 0.5 |
| 分散劑 SC | 2 |
| 消泡劑 | 適量 |
| 防凍劑 | 2 |
| 黃原膠 | 0.1 |
| SandGel BP | 1 |
| pH調節劑 | 適量 |
| 去離子水 | 補到100 |
【操作過程】：
a．預凝膠制備：將SandGel BP在熱水中制成溶膠，然后在不斷攪拌下，將黃原膠加入溶膠中，繼續攪拌，直至形成均勻的膠體。
b．砂磨液準備：在高速剪切條件下，將原藥和配方中的其他各種助劑（除SandGel BP和黃原膠外）加水制成均勻的懸浮液。
c．砂磨：將分散好的懸浮液輸入至砂磨機中，濕法研磨至原藥顆粒平均粒徑在2~5微米。
d．加預凝膠：將預先制備好的預凝膠按計量加入到研磨好的懸浮液中，充分混合均勻。
手機官網
企業公眾號
